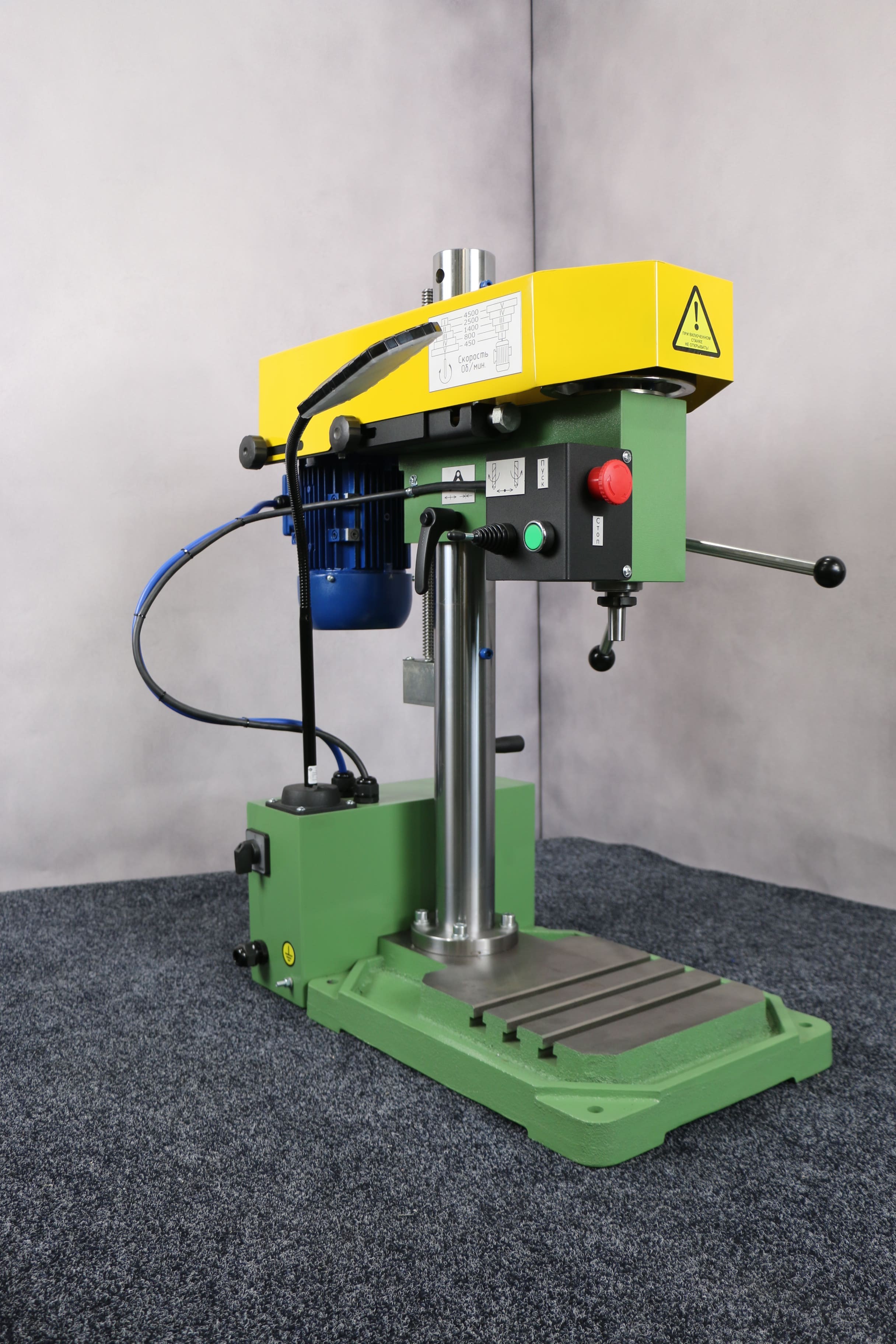

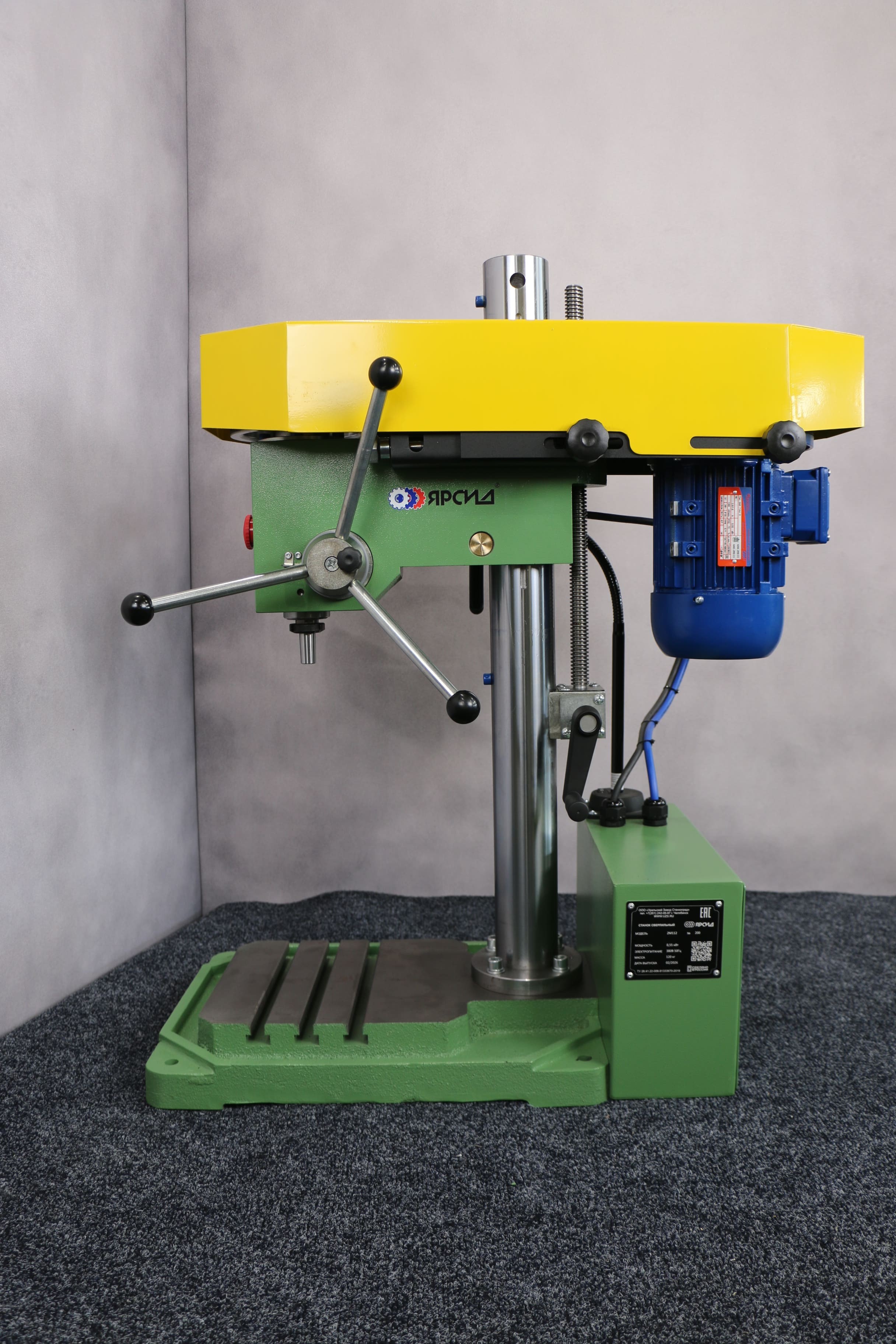

Настольный сверлильный станок модели НС-16 предназначен для сверления отверстий и нарезания резьбы в мелких деталях из чугуна, стали, цветных сплавов и неметаллических материалов в условиях промышленных предприятий, ремонтных мастерских и бытовых мастерских. Для выполнения следующих операций: сверление, зенкерование; развертывание; рассверливание; нарезание резьб.
Технические характеристики:
| Наименование показателя | Значение |
| Наибольший диаметр сверления, мм | 16 |
| Конус Морзе наружний по ГОСТ 9953-82 | В18 |
| Вылет шпинделя от колонны, мм | 197 |
| Расстояние от шпинделя до стола максимальное, мм | 460 |
| Перемещение шпинделя, мм | 100 |
| Размеры рабочей поверхности стола по ГОСТ 370-93: | |
| Ширина, мм | 250 |
| Длина, мм | 255 |
| Количество Т-образных пазов, шт | 3 |
| Расстояние между пазами по ГОСТ 1574-91, мм | 50 |
| Ширина Т-образных пазов по ГОСТ 1574-91, мм | 14Н12 |
| Скорость шпинделя: | |
| Наибольшее перемещение сверлильной (шпиндельной) головки (бабки), мм | 6 |
| Частота вращения шпинделя, об/мин | 450, 800, 1400, 2500, 4500 |
| Габаритные размеры: | |
| Длина, мм | 625 |
| Ширина, мм | 345 |
| Высота, мм | 888 |
| Питающая сеть: | |
| Напряжение сети, В | 380 |
| Род тока - переменный, Частота, Гц | 50 |
| Напряжение цепи управления, В | 220 |
| Род тока | переменный |
| Номинальный ток станка А | 2,7 |
| Техническая характеристика электрооборудования: | |
| Количество электродвигателей, шт | 1 |
| Тип электродвигателя | АИР71 А4 У2 |
| Мощность электродвигателя, кВт | 0,75 |
| Частота вращения электродвигателя, об/мин | 1500 |
| Масса станка, кг | 120 |
Входит в комплект и стоимость станка НС-16:
- Станок настольный сверлильный НС-16 – 1 шт.;
- Паспорт – 1 экз.;
- Руководство по эксплуатации – 1 экз.
Условия эксплуатации
| Наименование параметра | Значение |
| Климатическое исполнение по ГОСТ 15150-69 | УХЛ 4 |
| Температура окружающей среды, ºС | от плюс 1 до плюс 40 |
| Влажность воздуха при плюс 25 ºС, %, не более | 80 |
| Атмосферное давление, кПа | 84..106,7 |
