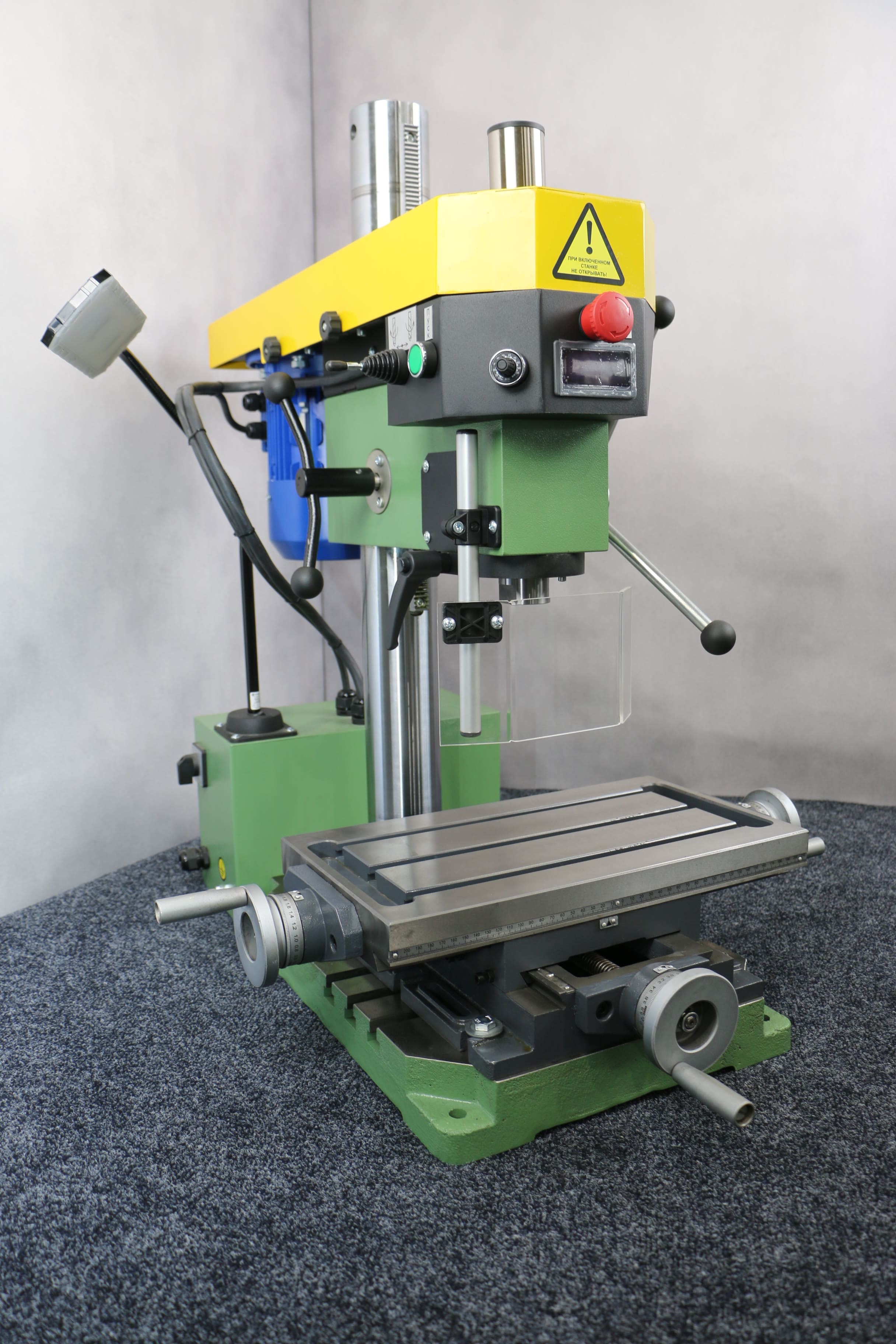

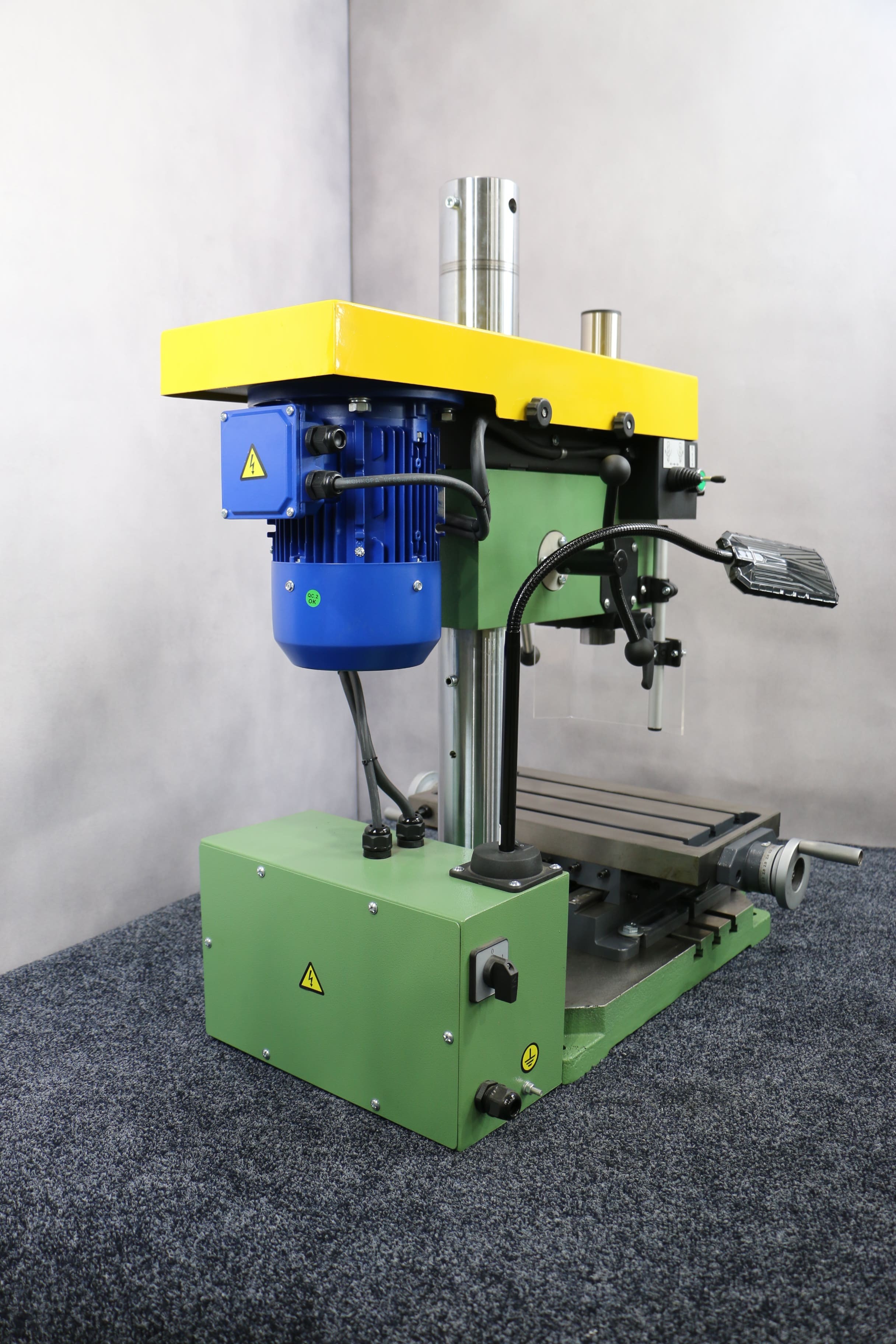

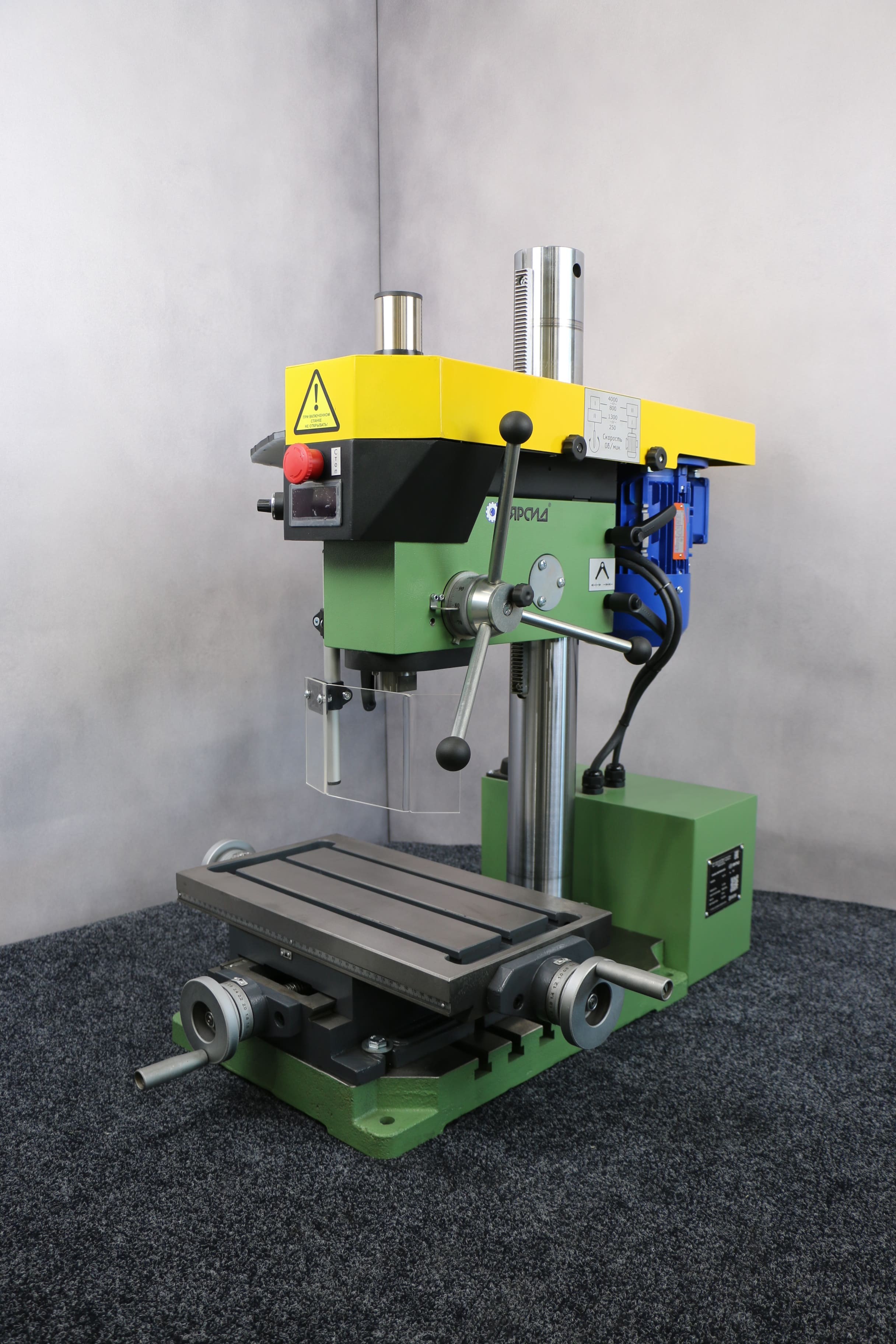

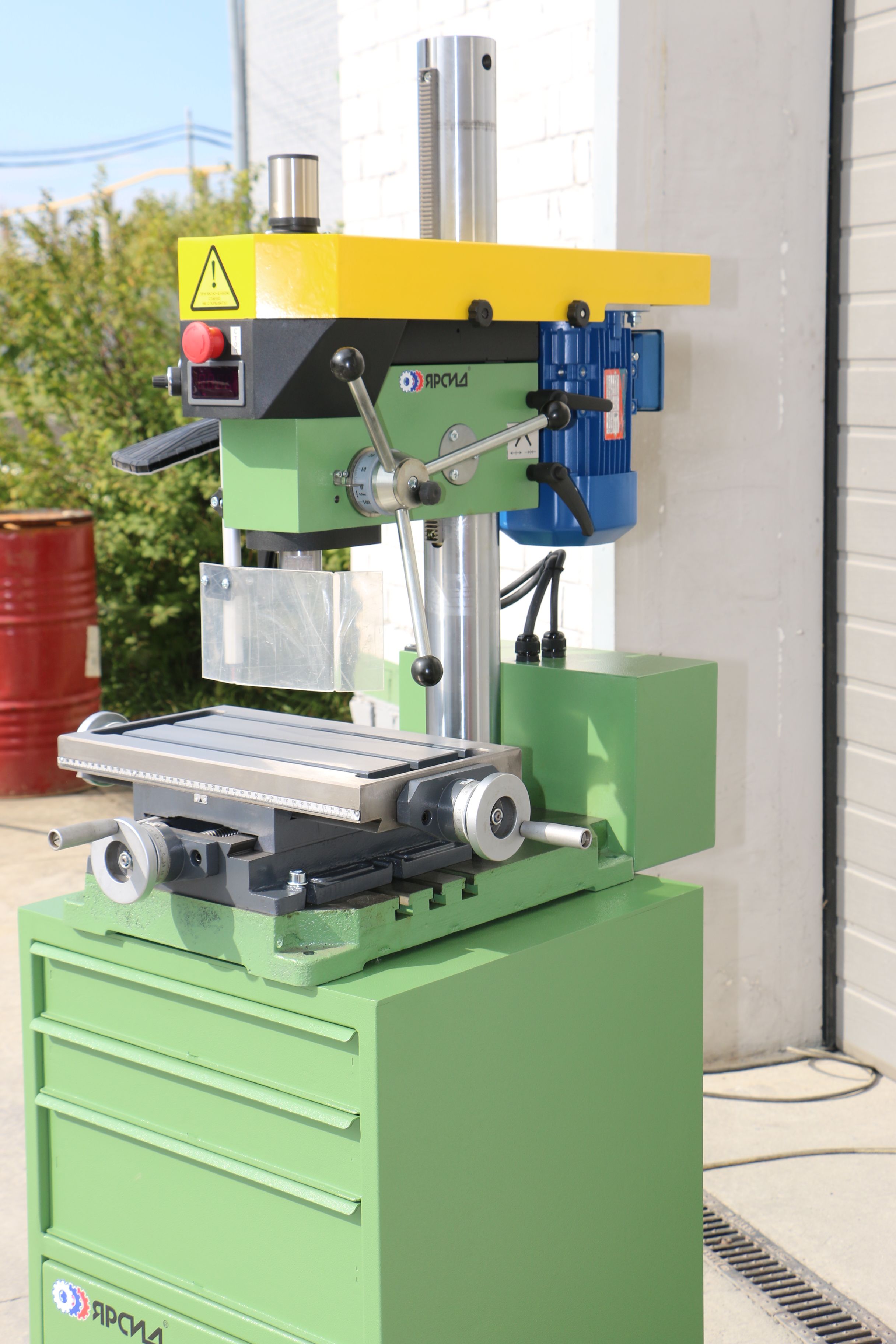

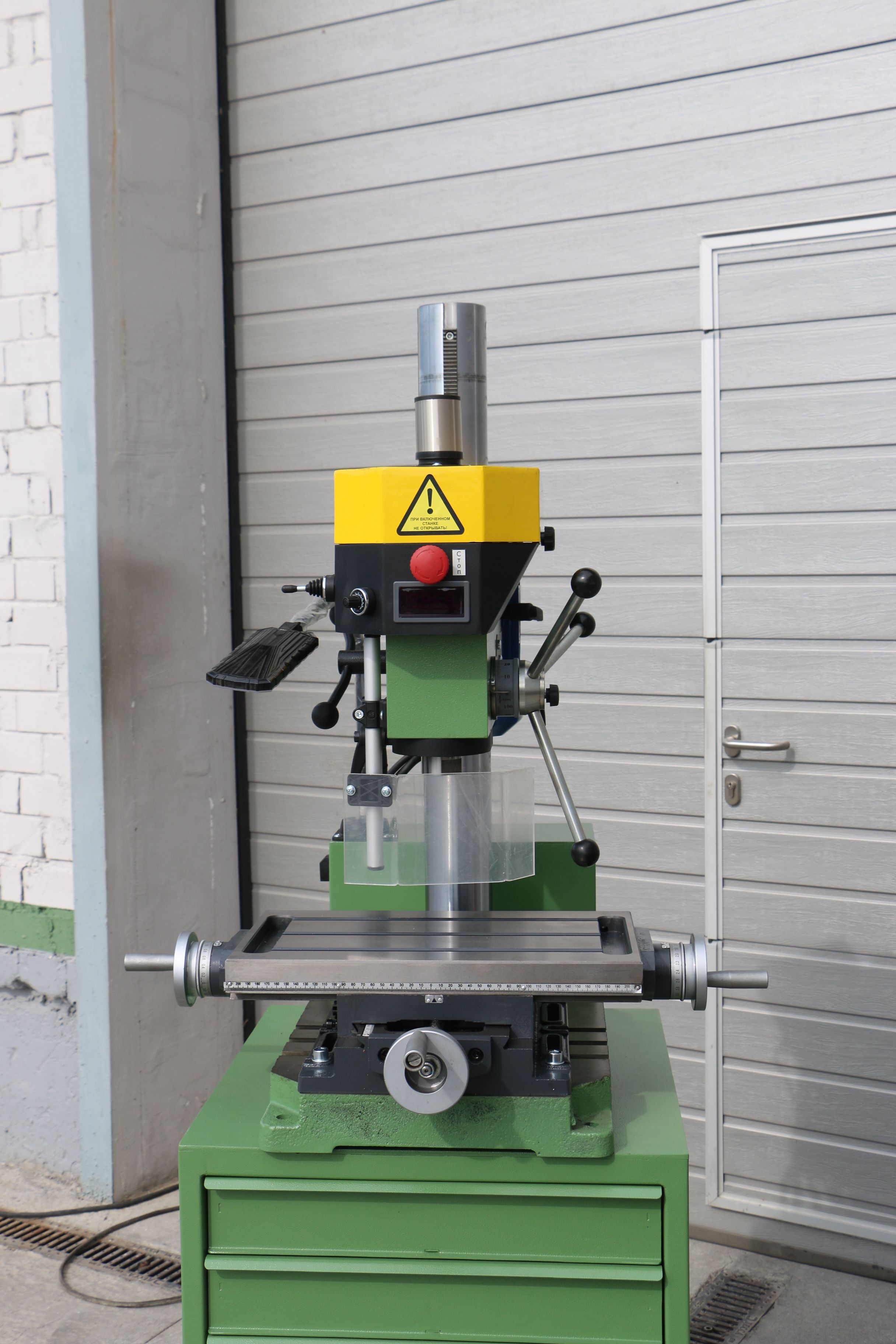

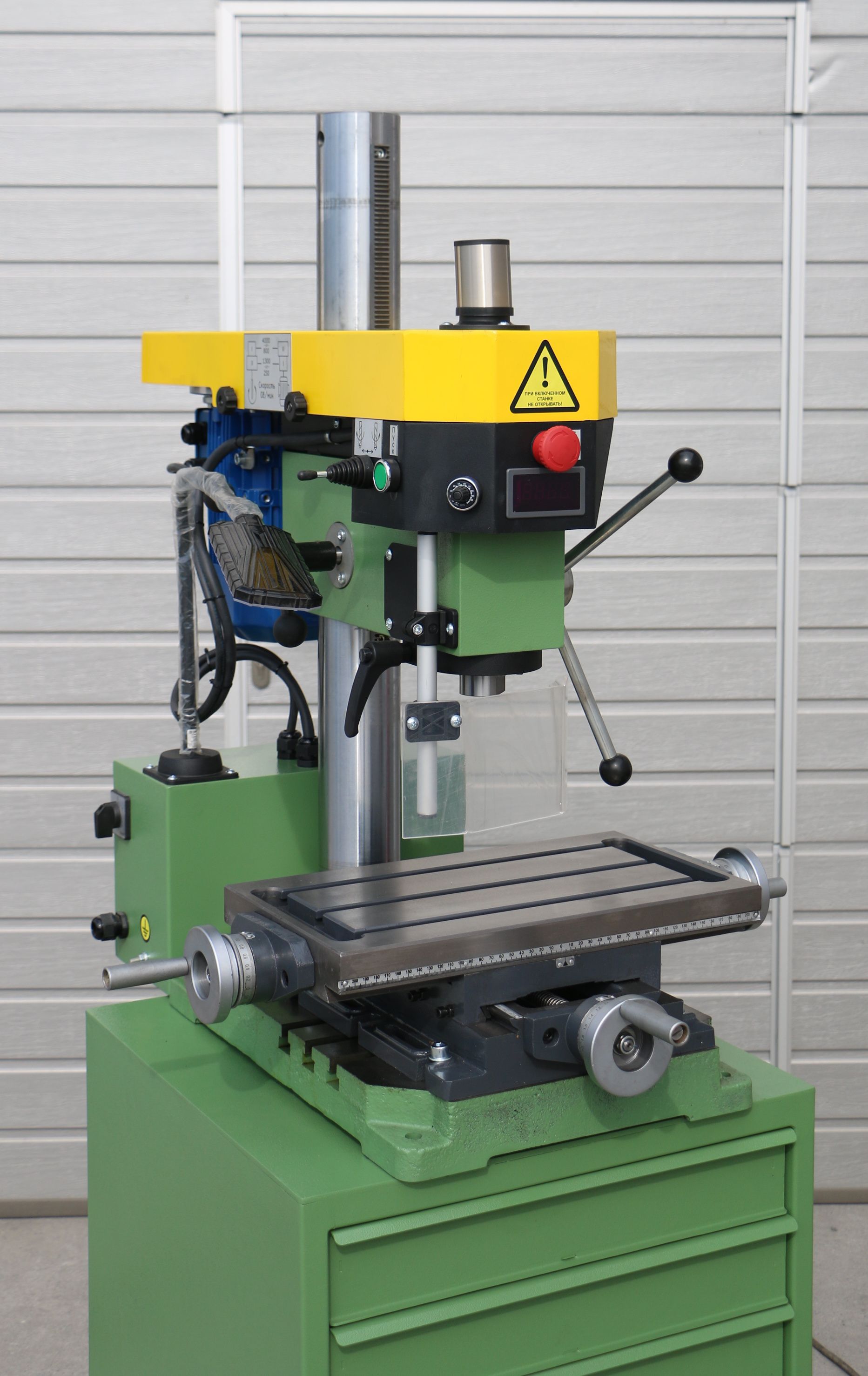

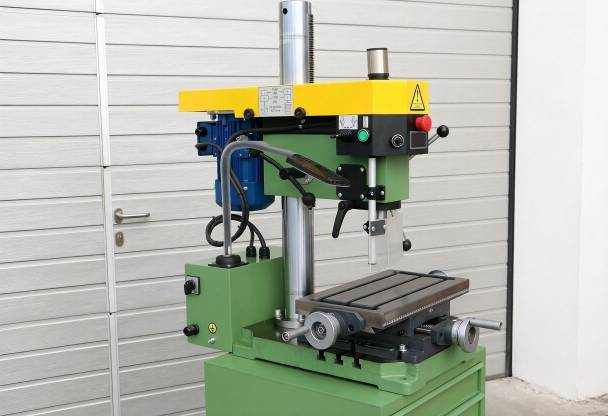

Станок настольный сверлильно-фрезерный НСФ-23 с ручным управлением предназначен для всех видов фрезерных работ, а также сверления рассверливания, зенкерования, зенкования и нарезания резьбы машинными метчиками. Обработка производится быстрорежущим и твердосплавным инструментом в деталях из различных конструкционных материалов и из неметаллических материалов.
Станок предназначен на применение в ремонтных мастерских промышленных предприятий, цехах малых предприятий при индивидуальной трудовой деятельности в ремонтных и бытовых мастерских.
Технические характеристики:
| Наименование показателя | Значение |
| Наибольший условный диаметр торцевого фрезерования, мм | 63 |
| Наибольший диаметр нарезания резьбы, мм | 18 |
| Наибольшее перемещения шпинделя по высоте, мм | 90 |
| Расстояние от оси шпинделя до направляющей колонны, мм | 213 |
| Внутренний конус шпинделя по ГОСТ 25557-2016 | Морзе 3 АТ6 Тип АI |
| Вылет шпинделя от колонны, мм | 190 |
| Расстояние от шпинделя до края стола, мм | 80 |
| Перемещение шпинделя, мм | 100 |
| Размеры рабочей поверхности стола по ГОСТ 370-93: | |
| Ширина, мм | 392 |
| Длина, мм | 355 |
| Количество Т-образных пазов, шт | 3 |
| Расстояние между пазами , мм | 50 |
| Ширина Т-образных пазов по ГОСТ 1574-91, мм | 14Н12 |
| Размеры 2-х координатного стола: | |
| Ширина, мм | 240 |
| Длина, мм | 425 |
| Количество Т-образных пазов, шт | 3 |
| Внутренний конус отверстия шпинделя, ГОСТ 25557-2016 | Морзе 3 АТ6 Тип AI |
| Размеры стола 2х координатного, мм | |
| ширина | 240 |
| длина | 425 |
| Количество Т-образных пазов, шт | 3 |
| Расстояние между пазами , мм | 72 |
| Ширина Т-образных пазов по ГОСТ 1574-91, мм | 12Н12 |
| Пределы частоты вращения шпинделя, об/мин: | |
| Диапазон-1 | 250-1300 |
| Диапазон-2 | 800-4000 |
| Тип подачи шпинделя | ручной |
| Питающая сеть: | |
| Напряжение сети, В | 380 |
| Род тока - переменный, Частота, Гц | 50 |
| Напряжение цепи управления, В | 220 |
| Техническая характеристика электрооборудования: | |
| Количество электродвигателей, шт | 1 |
| Тип электродвигателя | 5АИ80 В4 У1 |
| Мощность электродвигателя, кВт | 1,5 |
| Частота вращения электродвигателя, об/мин | 1500 |
| Габаритные размеры: | |
| Длина, мм | 717 |
| Ширина, мм. | 355 |
| Высота, мм | 1085 |
| Масса станка, кг | 256 |
Входит в комплект и стоимость станка НСФ-23:
- Станок настольный сверлильно-фрезерный НСФ-23 – 1 шт.;
- Стол 2х-координатный - 1 шт.;
- Электро щит – 1шт.;
- Штревель М12 – 1шт.;
- Паспорт – 1 экз.;
- Руководство по эксплуатации – 1 экз.
- Деревянная обрешетка
Условия эксплуатации
| Наименование параметра | Значение |
| Климатическое исполнение по ГОСТ 15150-69 | УХЛ 4 |
| Температура окружающей среды, ºС | от плюс 1 до плюс 40 |
| Влажность воздуха при плюс 25 ºС, %, не более | 80 |
| Атмосферное давление, кПа | 84..106,7 |
