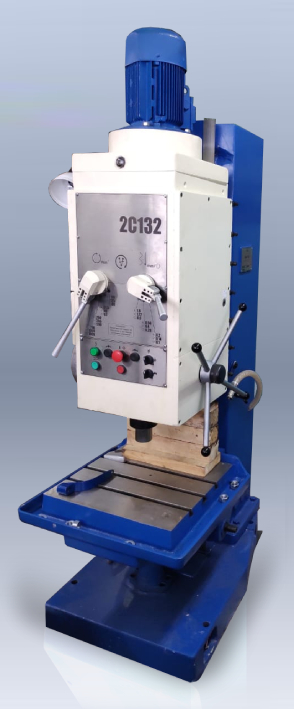

Вертикально-сверлильный станок 2С132

Вертикально-сверлильный станок 2С132
Вертикально-сверлильный станок 2С132
Под заказ
2 400 000 руб.
-0%
2 400 000 руб.
Заказать
Артикул:
Под заказ
2 400 000 руб.
2 400 000 руб.
1111
Заказать
Описание
Вертикально-сверлильный станок 2С132 предназначен для сверления отверстий и нарезания резьбы в мелких деталях из чугуна, стали, цветных сплавов и неметаллических материалов в условиях промышленных предприятий, ремонтных мастерских и бытовых мастерских. Для выполнения следующих операций: сверление, зенкерование; развертывание; рассверливание; нарезание резьб.

Гарантия на станок составляет 12 месяцев.

Технические характеристики:

Основные параметры Размеры
Наибольшая высота заготовки, мм 600h14
Наибольшая масса устанавливаемой заготовки, не более, кг 600
Максимальный диаметр сверления в стали 45 по ГОСТ 1050, мм 50**
Пределы диаметров нарезания резьбы в стали средней твердости М3…М33
Наибольшая масса инструмента, устанавливаемая на станке, не более, кг 6
ХАРАКТЕРИСТИКА ПОДЪЕМНОГО СТОЛА
Размеры рабочей поверхности стола, не менее, мм:
Ширина 500h14
Длина 500h14
Количество Т-образных крепежных пазов, шт 3
Ширина Т-образных пазов, мм 18H12
Расстояние между Т-образными пазами, мм 100±0,4
ХАРАКТЕРИСТИКА РАБОЧЕГО ПРОСТРАНСТВА
Наибольшее перемещение шпинделя, мм 250
Наибольший ход подъемного стола, мм 300
Наибольшее установочное перемещение сверлильной головки, мм 170
Наибольшее расстояние от оси шпинделя до направляющей колонны, мм 300
Наибольшее расстояние от торца шпинделя до рабочей поверхности стола, мм 750
ХАРАКТЕРИСТИКА ШПИНДЕЛЯ
Размер внутреннего конуса конца шпинделя по ГОСТ 25557 Морзе 4; Морзе 5*
Степень точности конуса АТ7
ХАРАКТЕРИСТИКА ГЛАВНОГО ПРИВОДА
Крутящий момент на шпинделе, не более, Hм 400
Осевое усилие на шпинделе, не более, H 15000
Пределы частот вращения шпинделя, мин-1: 31,5…1400±10,1%
Число ступеней рабочих подач, шт 9
Пределы рабочих подач шпинделя, мм/об 0,10; 0,14; 0,20; 0,28; 0,40; 0,56; 0,80; 1,12; 1,60±10,1%
ГАБАРИТНЫЕ РАЗМЕРЫ И МАССА
Длина х ширина х высота 870х1110х2700
Площадь, занимаемая станком, м2 0,97
Масса станка, не более, кг 1200
ХАРАКТЕРИСТИКА ЭЛЕКТРООБОРУДОВАНИЯ
Род тока питающей сети ГОСТ Р МЭК 60204-1 Переменный трехфазный
частота тока, ГЦ 50±1
напряжение, В 380+10%, -15%
Электродвигатель главного движения:
Номинальная мощность, кВт 4
Номинальная частота вращения, мин-1 1430
Показатели точности и шероховатости обработки (в партии) образцов-изделий: точность:
При сверлении: Н12
При развертывании: Н8
Шероховатость внутренней поверхности образца-изделия, Ra:
После сверления: 6,3
После развертывания: 1,6
Режим работы станка и марки масел и СОЖ:
Режим работы Ручной
Рекомендуемая марка СОЖ, не влияющая на работоспособность изделий из маслостойкой резины Эмульсол «РОСОЙЛ-500» ТУ 0258-009-06377289-2000
Количество заливаемой СОЖ, л 18,7
Допустимые марки масел в системе смазки ИНСп 65И-20А ГОСТ 20799-88 ЛКС-2
**       сверление отверстий диаметром более 35 мм допускается при минимальных подачах (S=0.1; 0.14 мм/об) и оборотах (n=63; n=90 мм/об), и с предварительным просверливанием отверстия меньшего диаметра.
*Опция.
