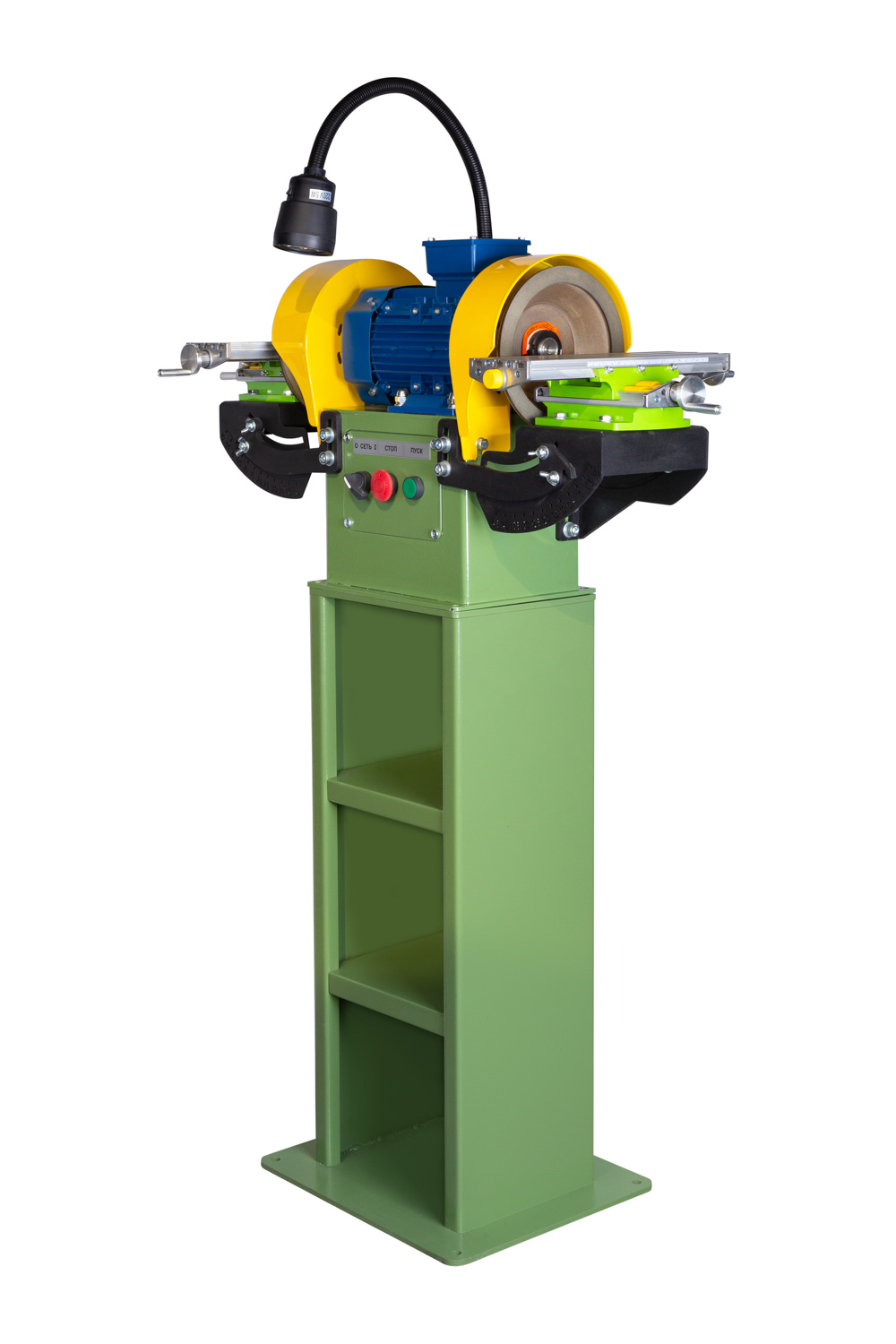

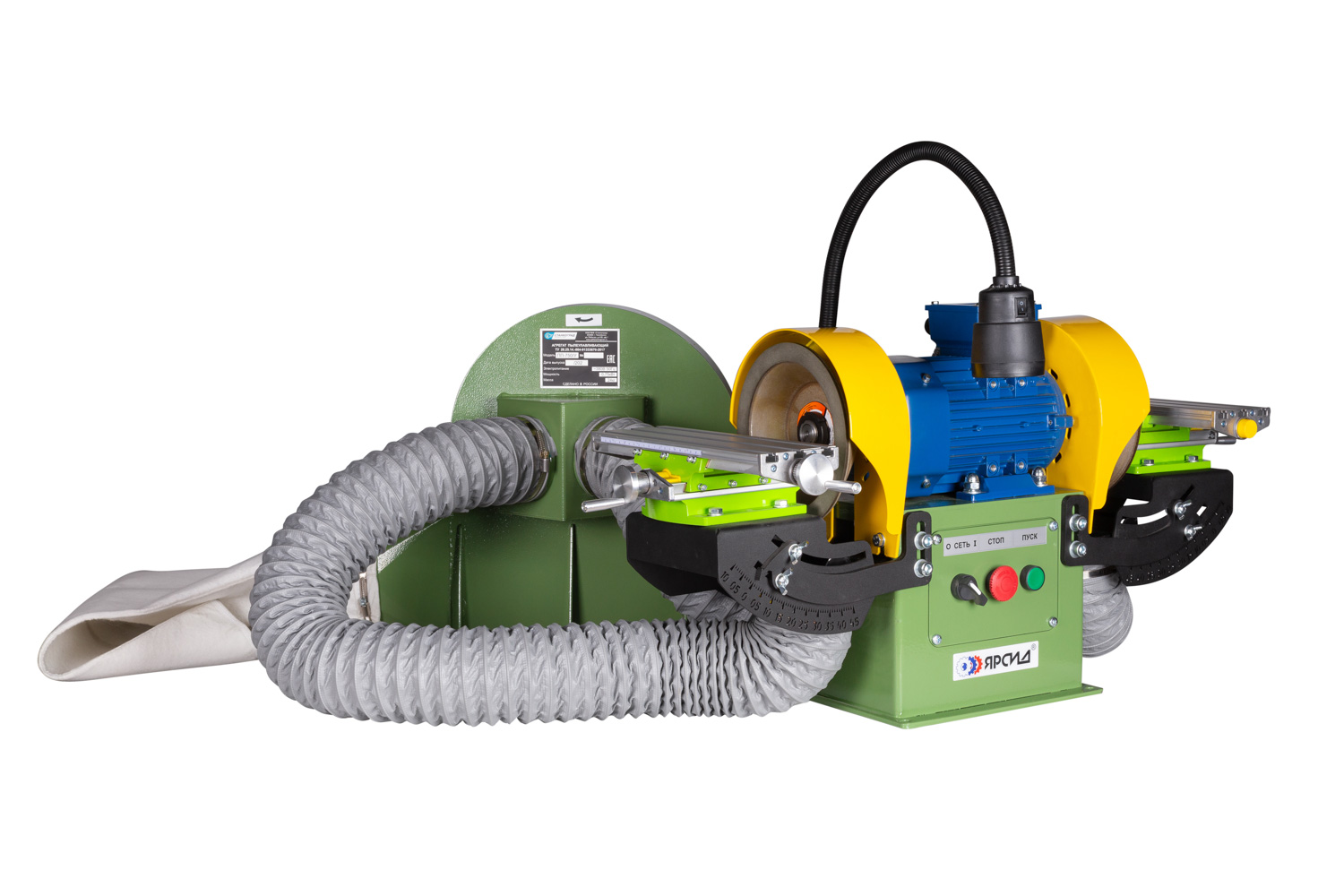

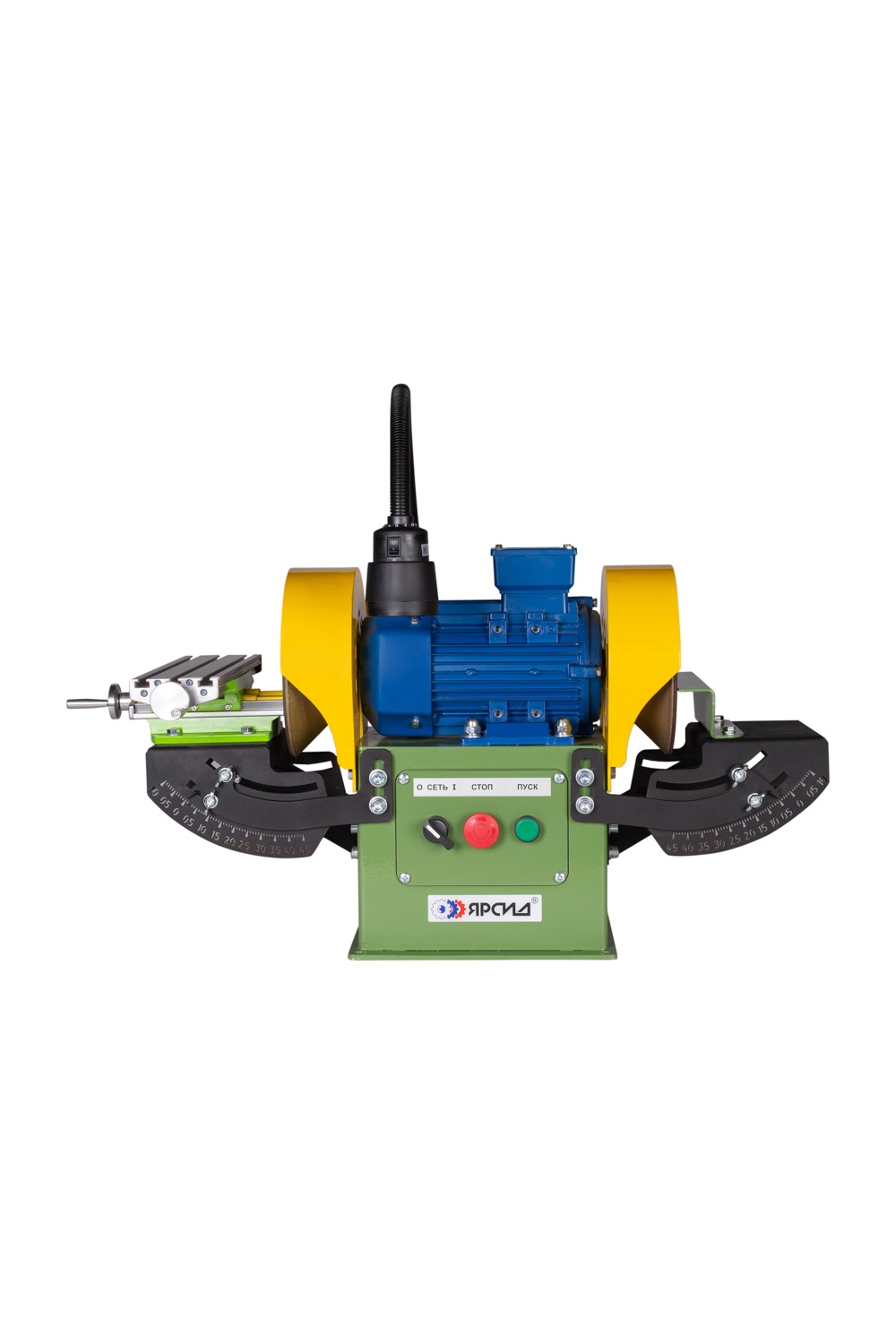

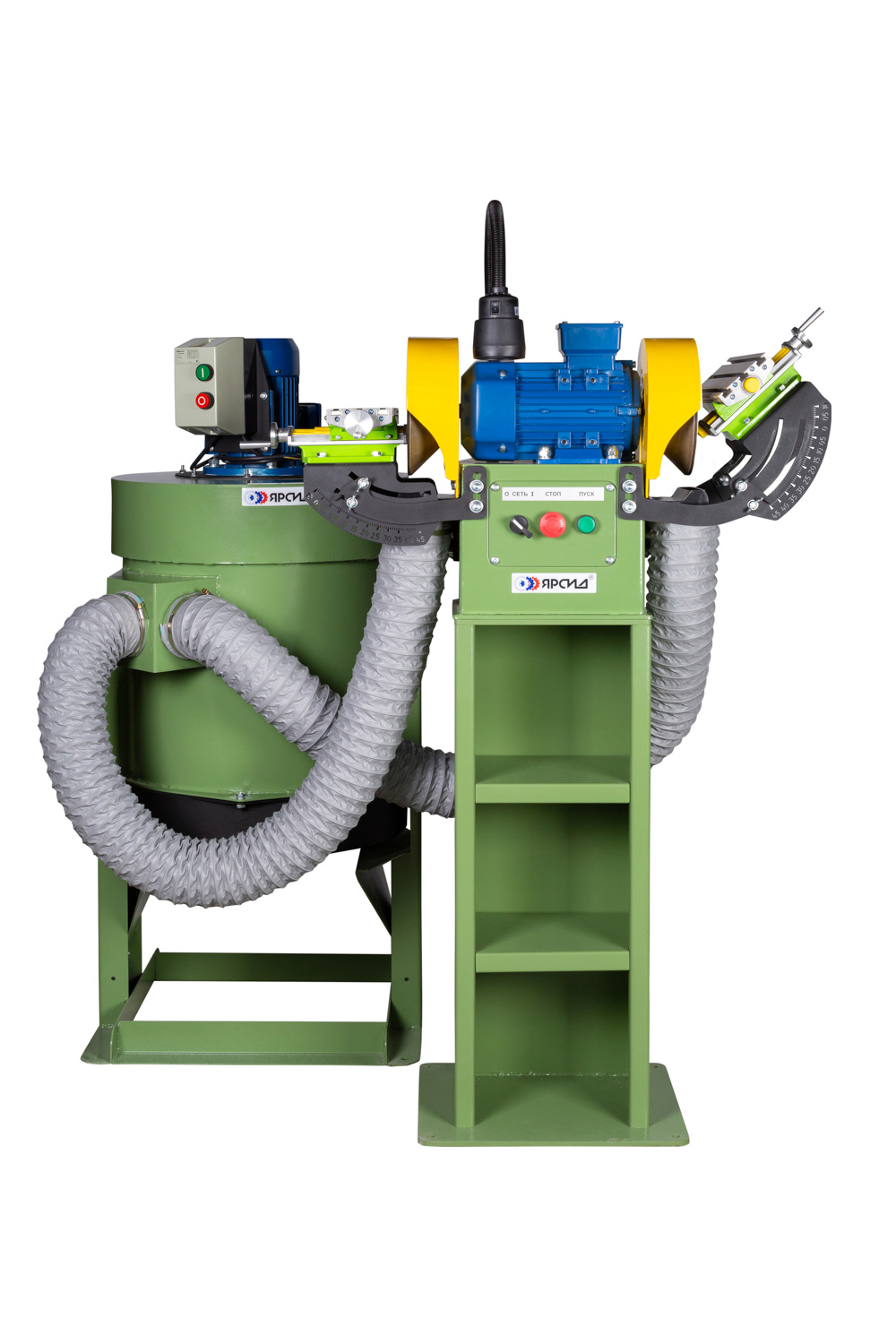

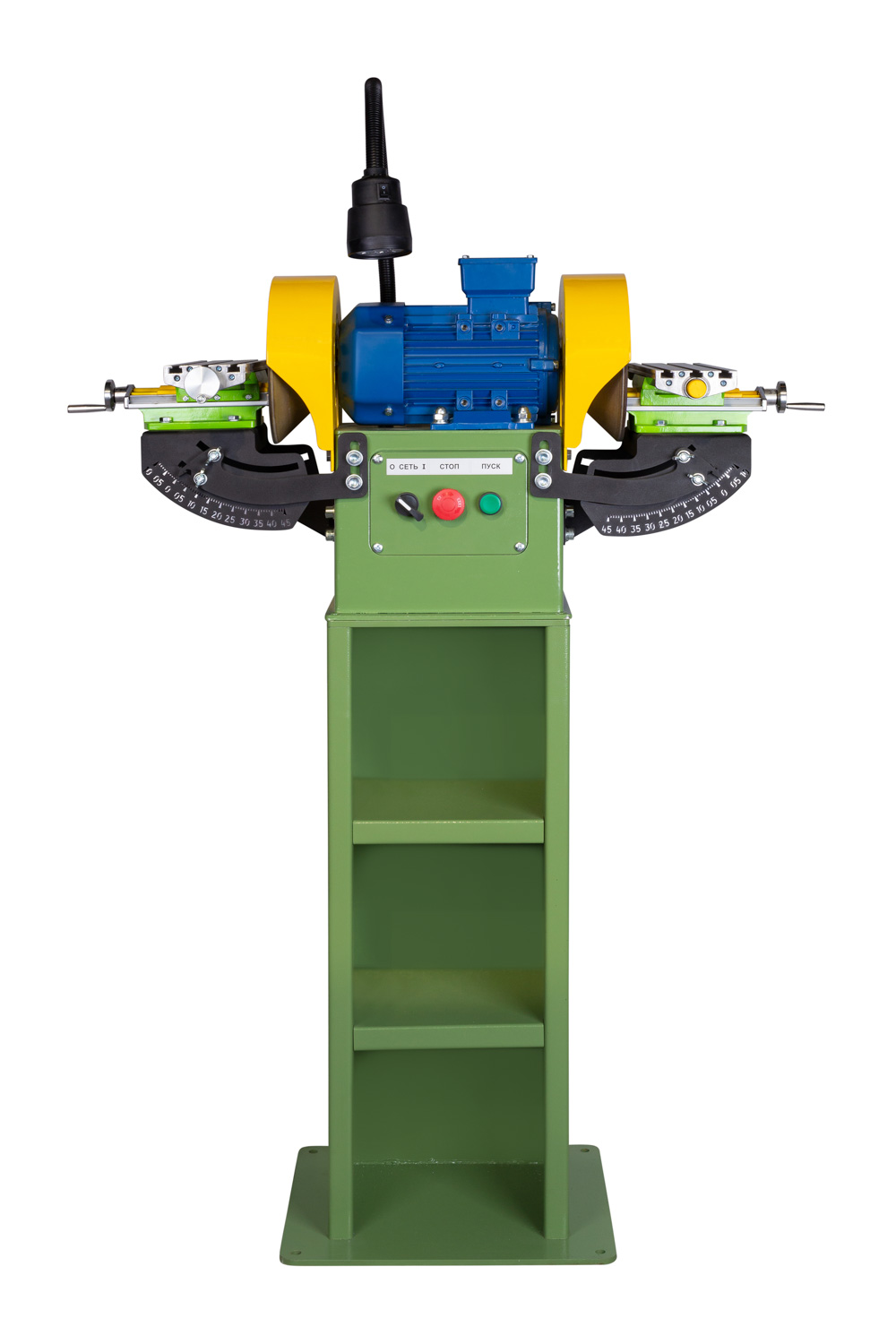

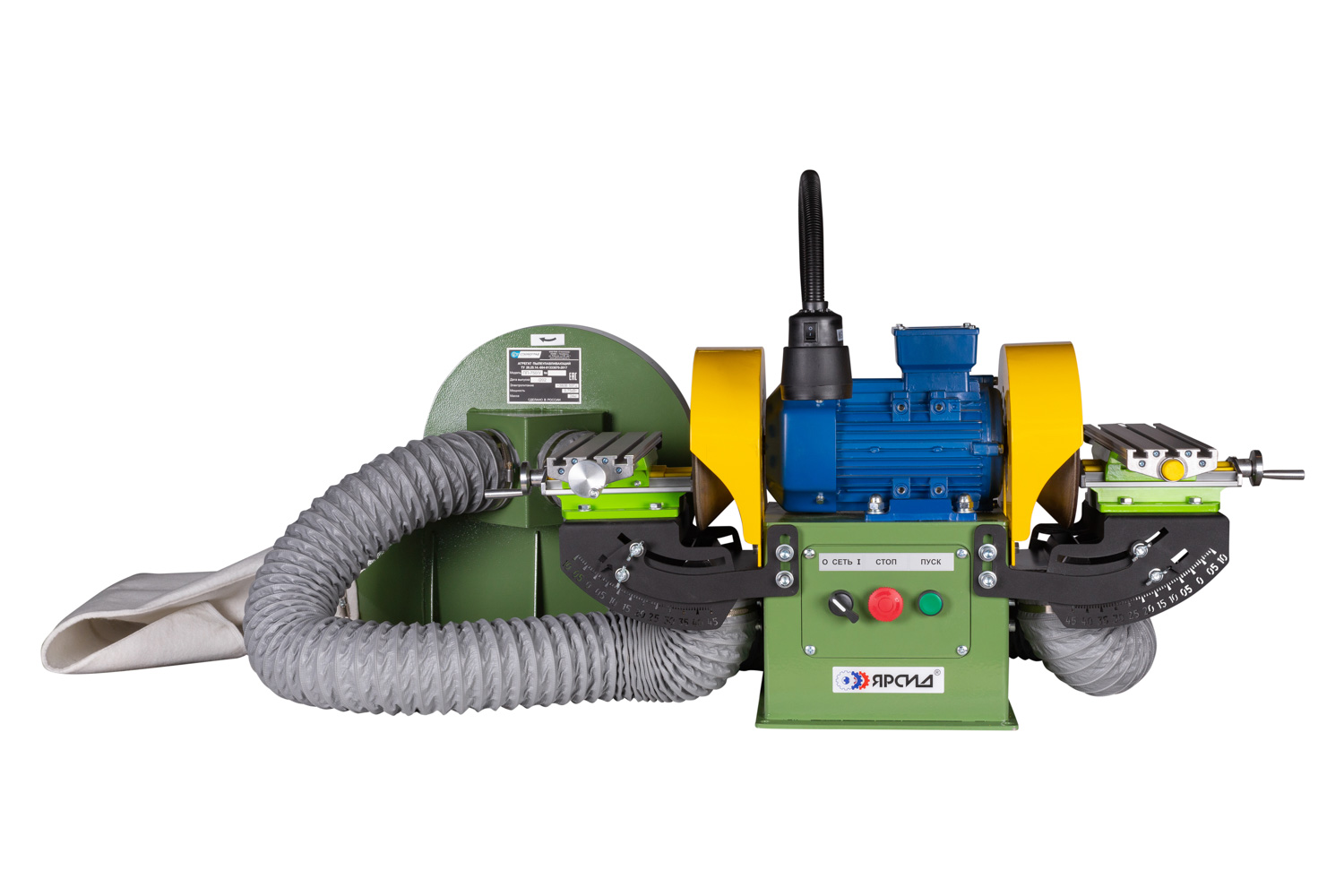

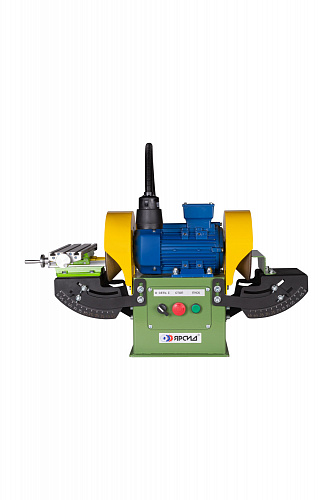

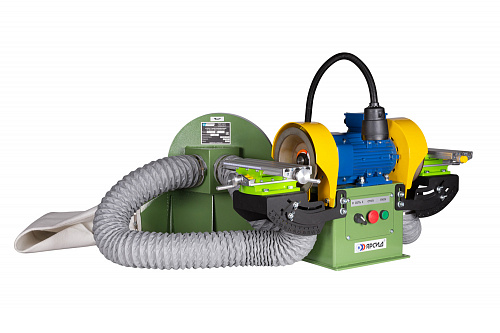

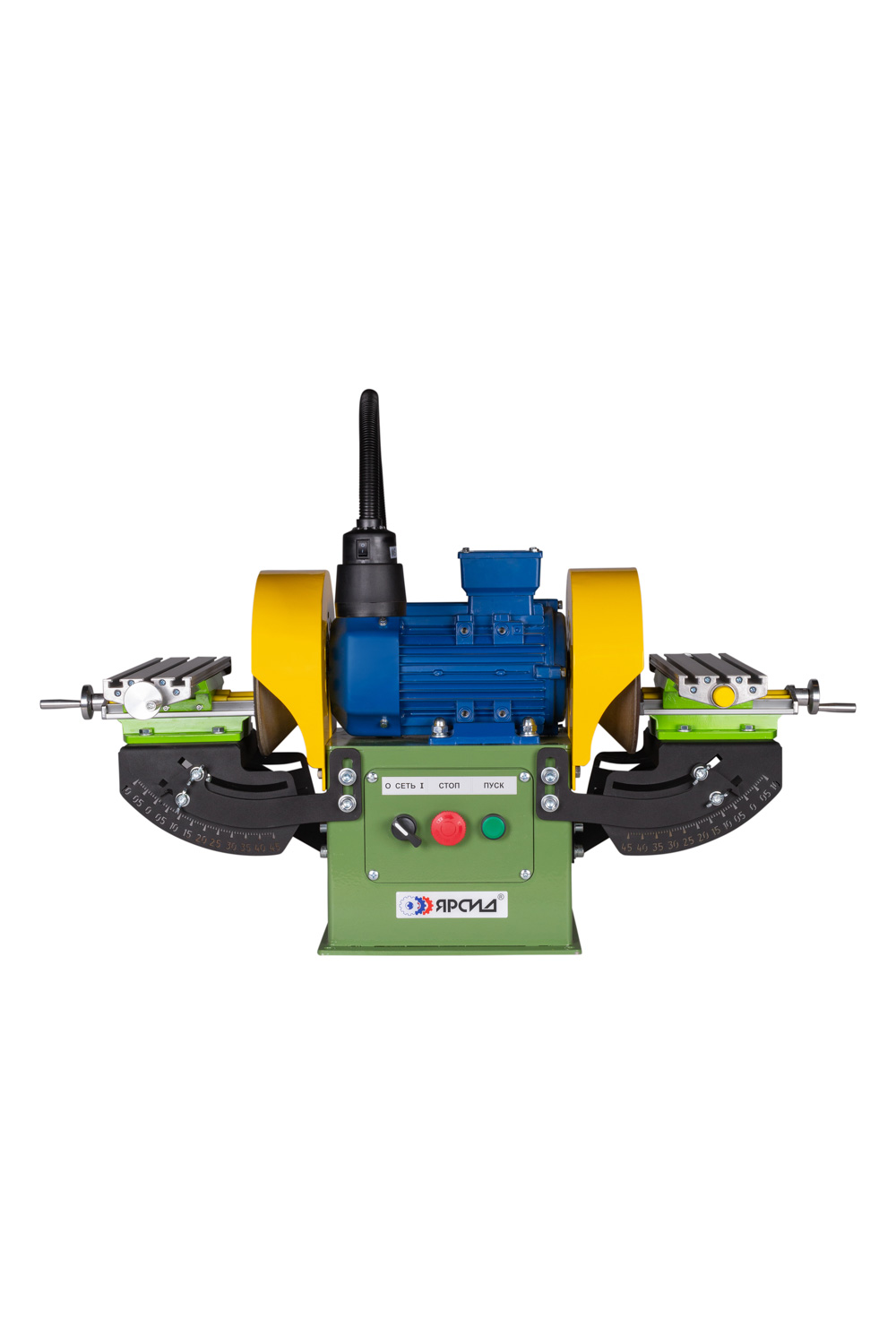

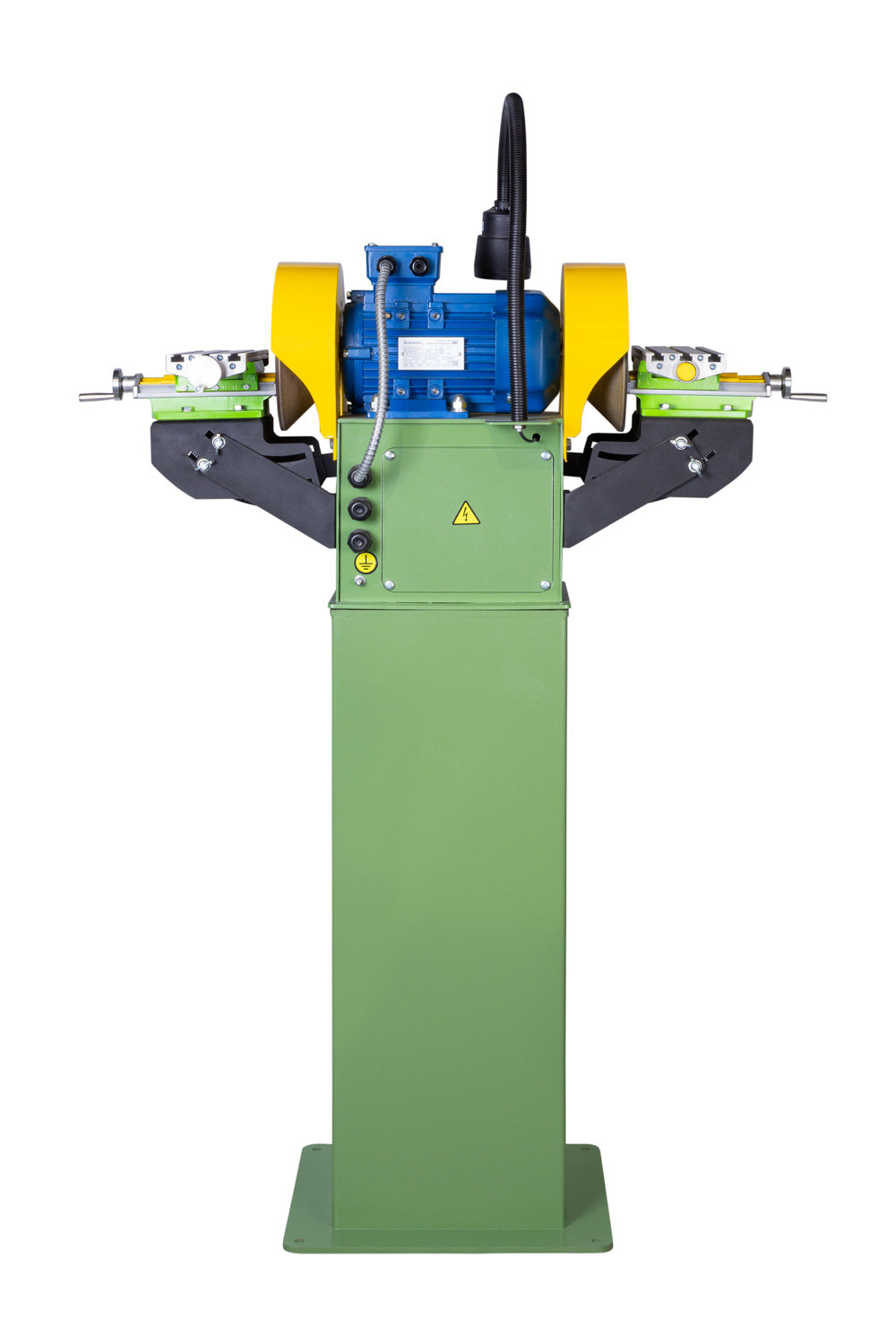

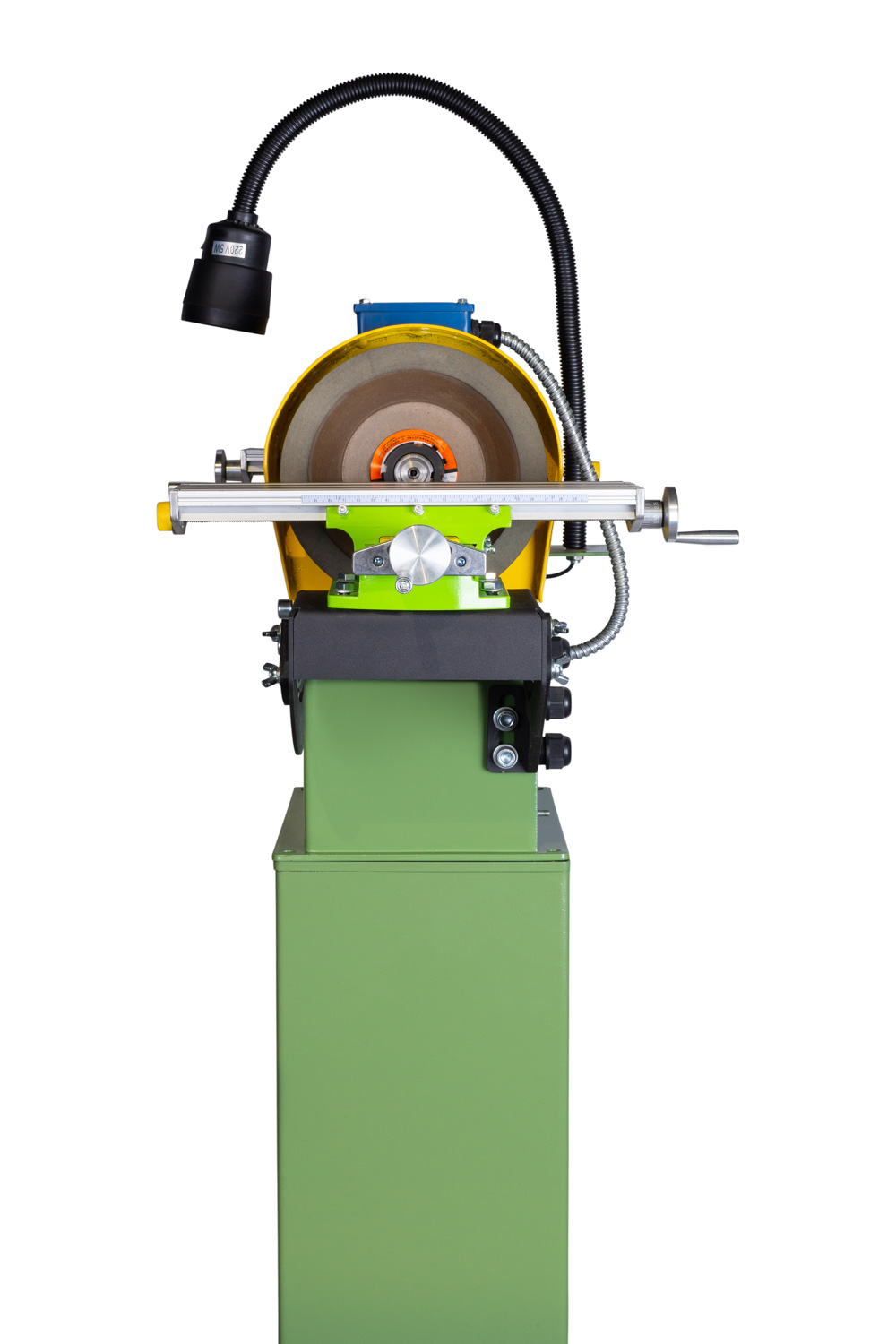

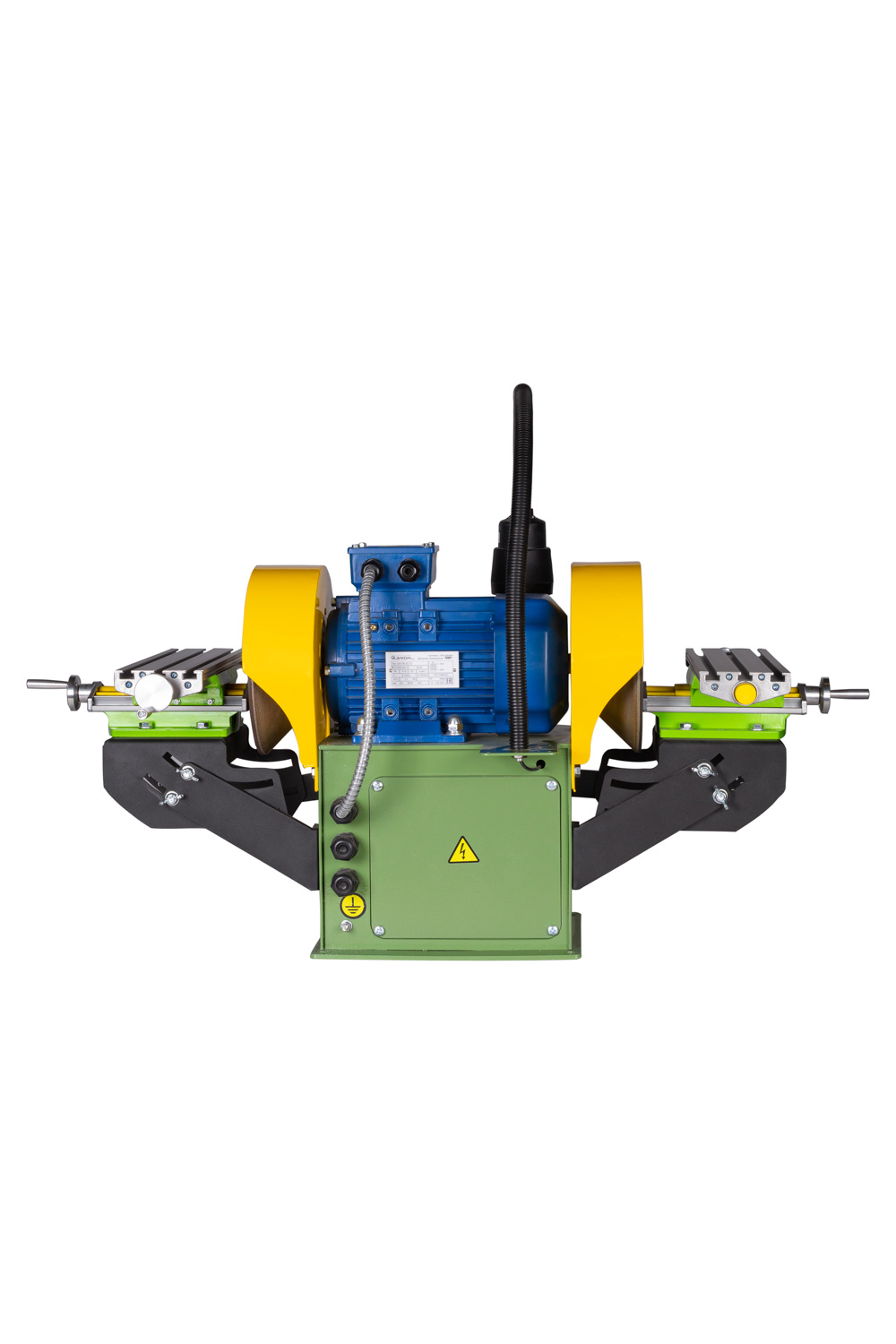

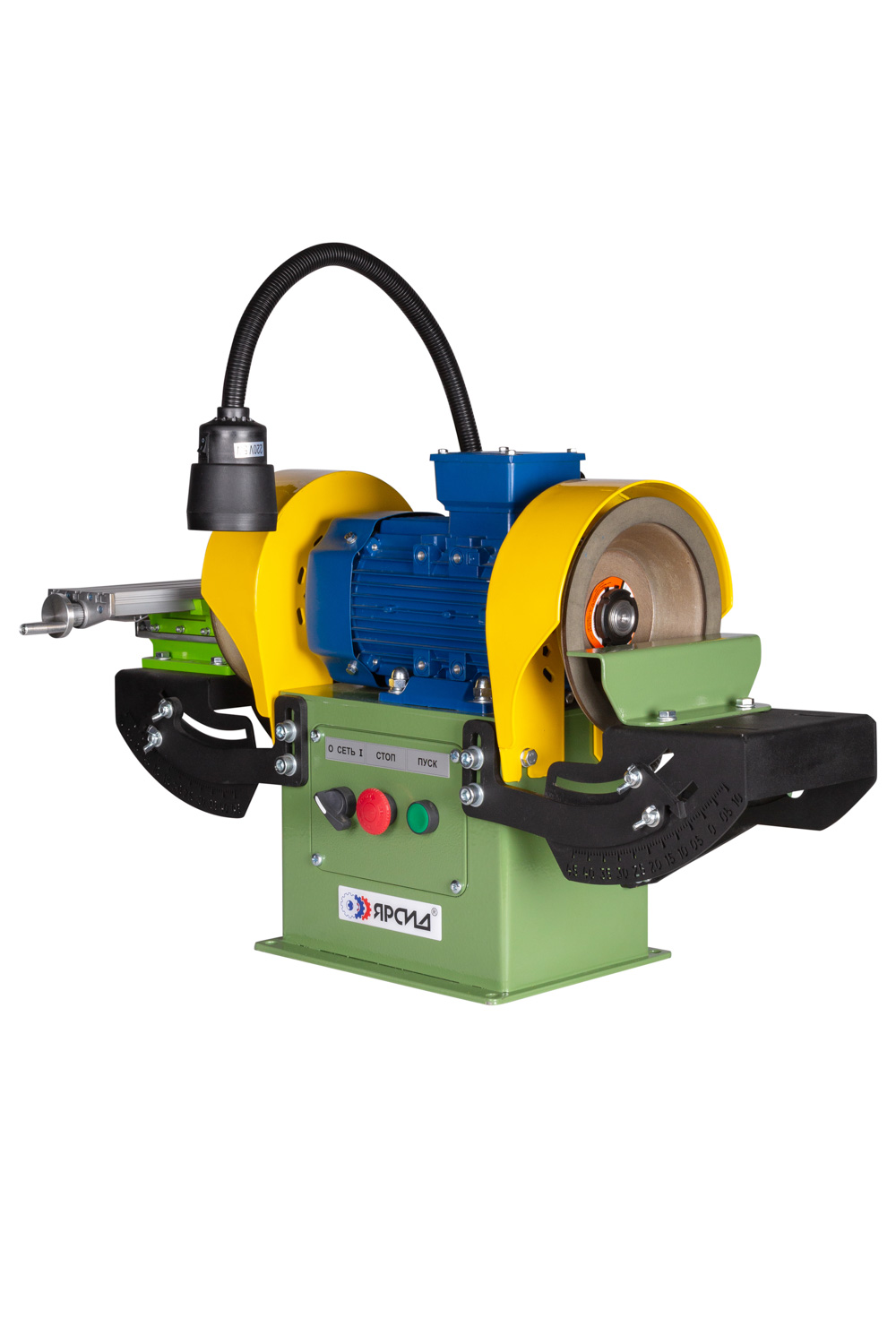

Настольные точильно-шлифовальные станки ТШ 1М предназначены для выполнения:
- сухой заточки инструмента (сверл, резцов и пр.)
- выполнения слесарных работ (снятия заусенец, фасок и т.п.)
При применении соответствующих приспособлений станок может быть использован для шлифования и полирования изделий.
Работа на станках допускается только периферией шлифовального круга.
В части воздействия климатических факторов внешней среды станок изготавливается в исполнении УХЛ4 для категории размещения по ГОСТУ Р50786.
Технические характеристики:
| Шлифовальные круги (по ГОСТ 2424-83) | |
| Наружный диаметр круга, мм | 200 |
| Высота круга, мм | 20*3 |
| Посадочный диаметр, мм | 32 |
| Диаметр изношенного круга, мм | 150 |
| Класс неуравновешенности | кл.2 или кл.1 |
| Высота центров кругов от основания, мм | 322 |
| Частота вращения вала, мин-1 | 3000 1 |
| Максимальная скорость резания, м/с | 19,5 |
| Мощность электродвигателя, кВт | 2,2 |
| Ток питающей сети переменный трехфазный | 50 Гц 380 В |
| Габаритные размеры станка: | |
| длина, мм | 950 |
| ширина, мм | 377 |
| высота, мм | 588 |
| Масса, кг | 61 |
| Надежность | |
| Срок службы защитных экранов, лет, не более | 2 |
| Срок службы до первого капитального ремонта, лет | 9 |
| Ресурсы поточности в отработанных тыс. час. | 19 |
__________________________________________________
1. Указана номинальная синхронная частота вращения асинхронного двигателя. Фактическая асинхронная частота вращения указана на шильдике и в паспорте электродвигателя.
Комплект поставки:
- Станок в сборе;
- Чашка алмазная 200х20х3х32 мм АС4 100/80 - 2шт.
- Светильник местного освещения;
- Подручник - 2шт.

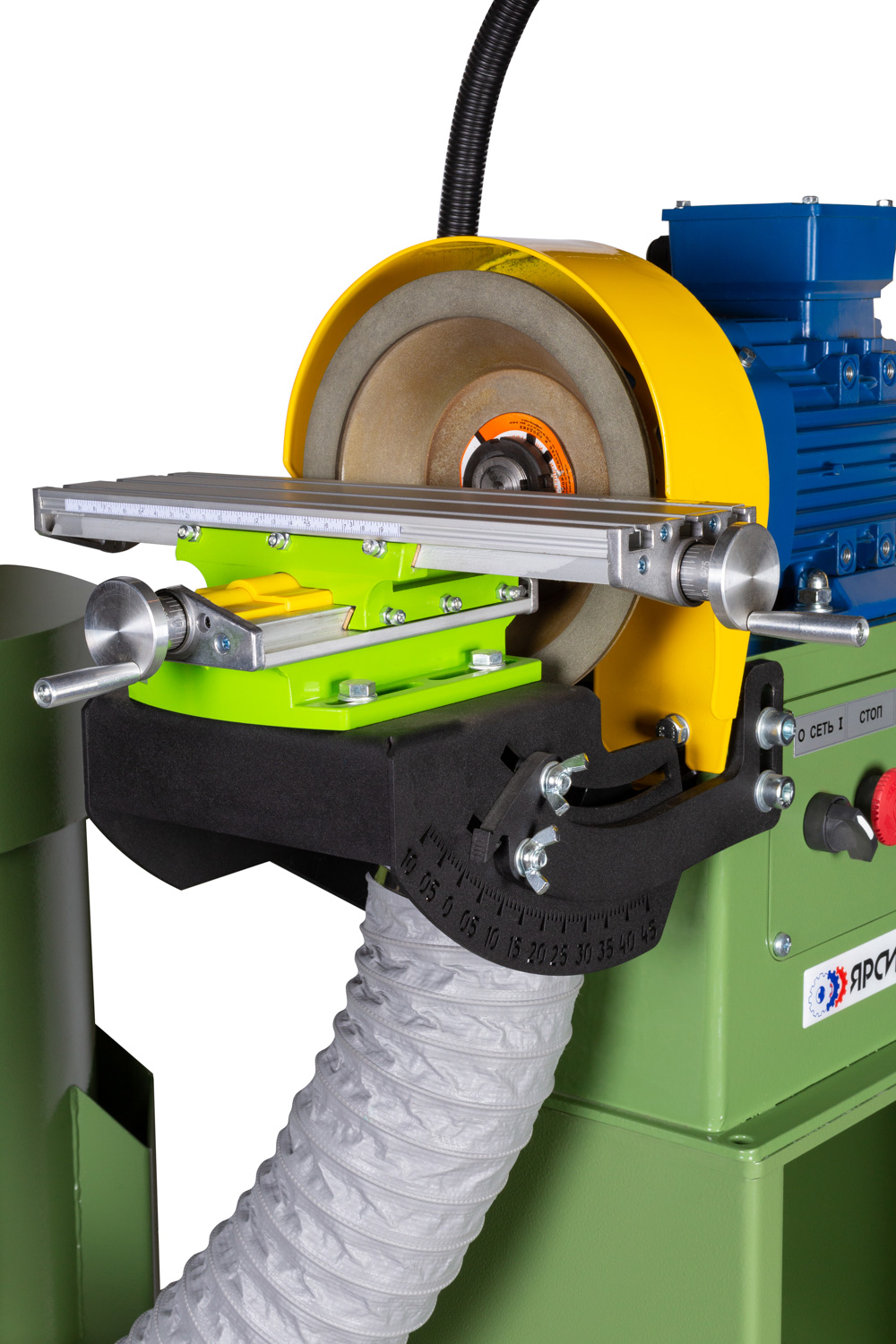

- Крестовой стол - 2 шт.
- Техническая документация (паспорт, руководство по эксплуатации и т.п.) и дополнительные комплектующие в соответствии с договором на поставку.
Условия эксплуатации
| Наименование параметра | Значение |
| Климатическое исполнение по ГОСТ 15150-69 | УХЛ 4 |
| Температура окружающей среды, ºС | от плюс 1 до плюс 40 |
| Влажность воздуха при плюс 25 ºС, %, не более | 80 |
| Атмосферное давление, кПа | 84..106,7 |
