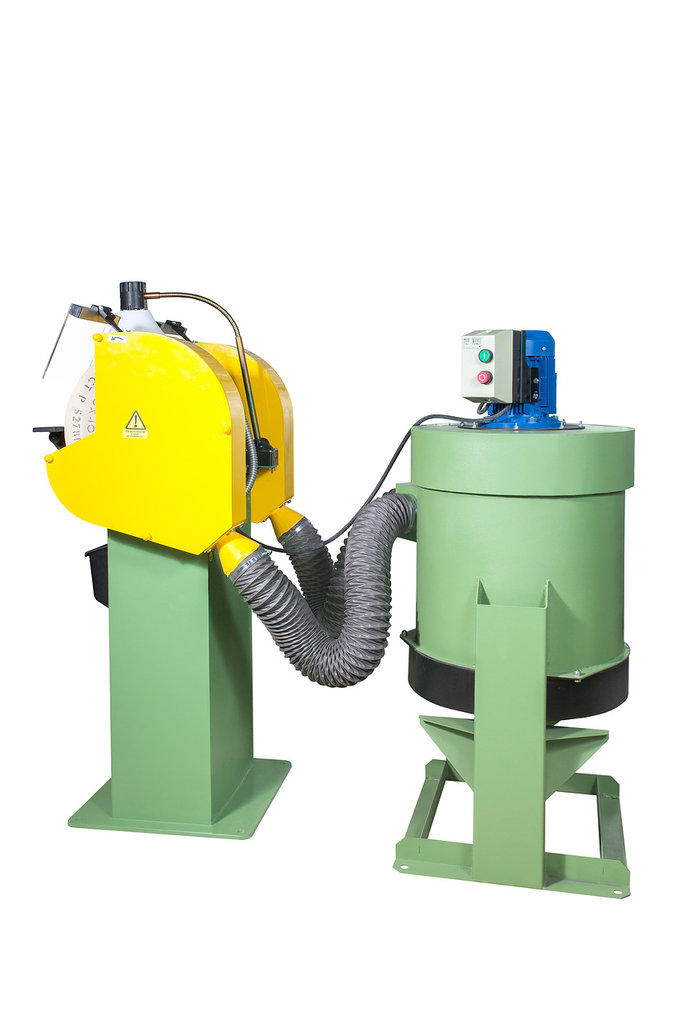

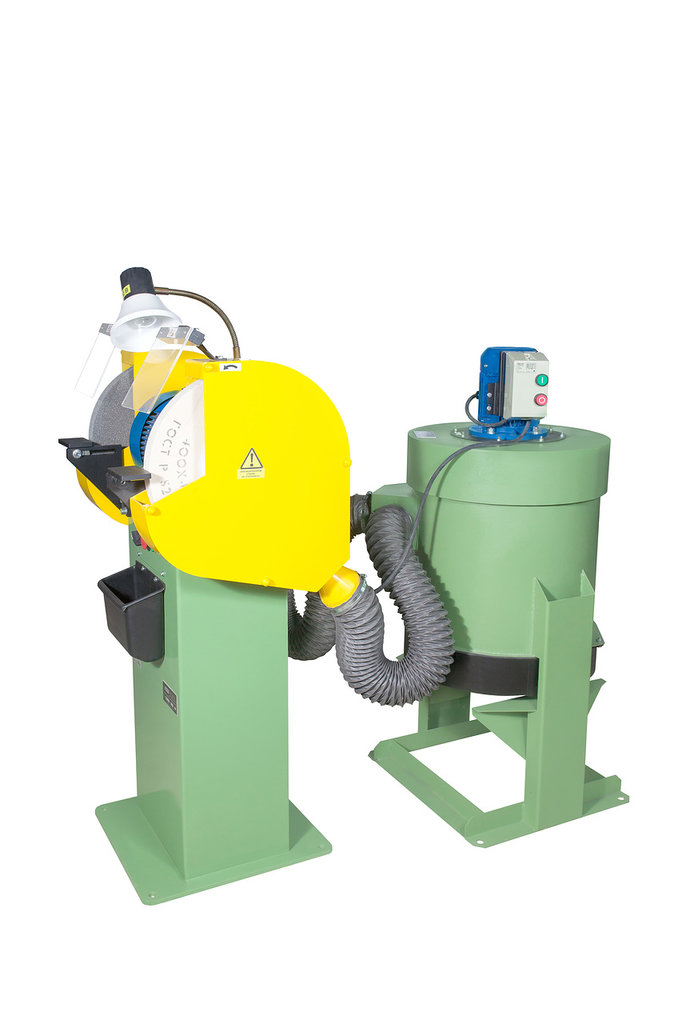

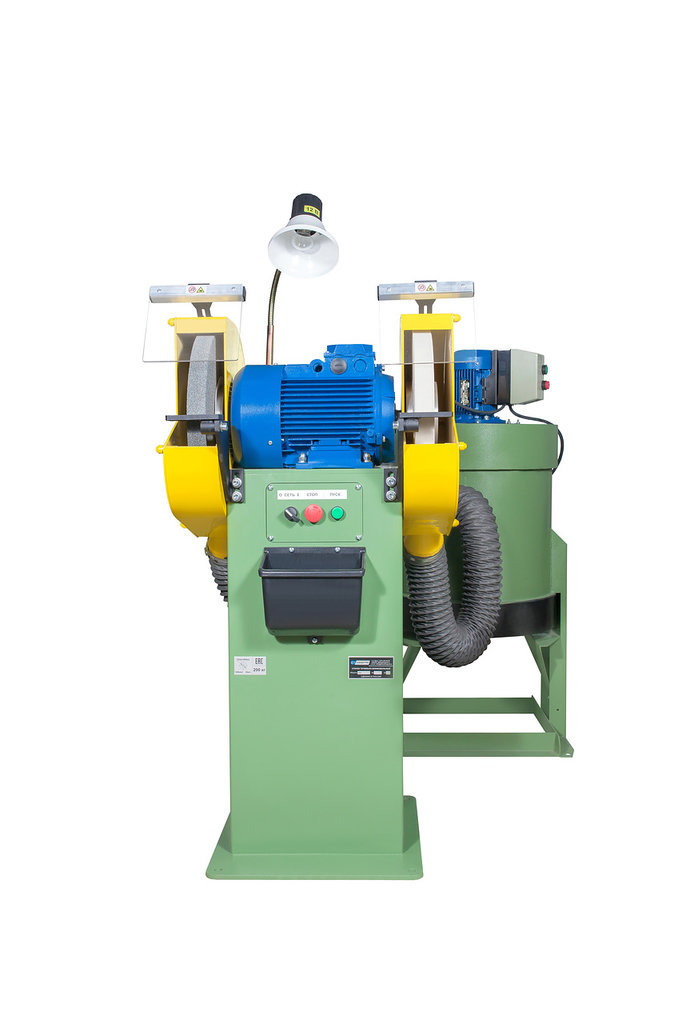

Напольные точильно-шлифовальные станки моделей ТШ 4, ТШ 4.20, ТШ 4.25, ТШ 4.35, предназначены для выполнения:
- различных слесарных работ (снятия заусенцев, снятия фасок, обдирки и т.п.)
- заточки различных видов станочного инструмента (резцы, сверла, фрезы и т.п.)
- заточки слесарного инструмента
Технические характеристики:
| Шлифовальные круги (по ГОСТ 2424-83) | |
| Наружный диаметр круга, мм | 400 |
| Высота круга, мм | 50 |
| Посадочный диаметр, мм | 203 |
| Диаметр изношенного круга, мм | 300 |
| Класс неуравновешенности | кл.2 или кл.1 |
| Высота центров кругов от основания, мм | 900 |
| Частота вращения вала, мин-1 | 1500 1 |
| Максимальная скорость резания, м/с | 30 |
| Мощность электродвигателя, кВт | 7,5 |
| Ток питающей сети переменный трехфазный | 50 Гц 380 В |
| Габаритные размеры станка: | |
| длина, мм | 1014 |
| ширина, мм | 650 |
| высота без светильника/со светильником, мм | 1300/1540 |
| Масса, кг | 510 |
| Надежность | |
| Срок службы защитных экранов, лет, не более | 2 |
| Срок службы до первого капитального ремонта, лет | 9 |
| Ресурсы поточности в отработанных тыс. час. | 19 |
__________________________________________________
1. Указана номинальная синхронная частота вращения асинхронного двигателя. Фактическая асинхронная частота вращения указана на шильдике и в паспорте электродвигателя.
Комплект поставки:
- Станок в сборе;
- Шлифовальные круги (400х50х203 2шт., установлены на станке);
- Светильник местного освещения;
- Защитные экраны (2 шт.);
- Агрегат пылеулавливающий ПП-750/У (1 шт.), комплект подключения агрегата к станку (рукав vinil 1500мм, Ø 100 мм - 2шт., хомут червячный 140-160 - 4 шт., фильтровальный элемент - 1 шт.)
- Техническая документация (паспорт, руководство по эксплуатации и т.п.) и дополнительные комплектующие в соответствии с договором на поставку.
Условия эксплуатации
| Наименование параметра | Значение |
| Климатическое исполнение по ГОСТ 15150-69 | УХЛ 4 |
| Температура окружающей среды, ºС | от плюс 1 до плюс 40 |
| Влажность воздуха при плюс 25 ºС, %, не более | 80 |
| Атмосферное давление, кПа | 84..106,7 |
