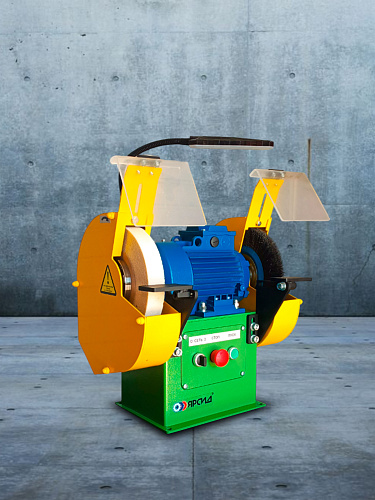

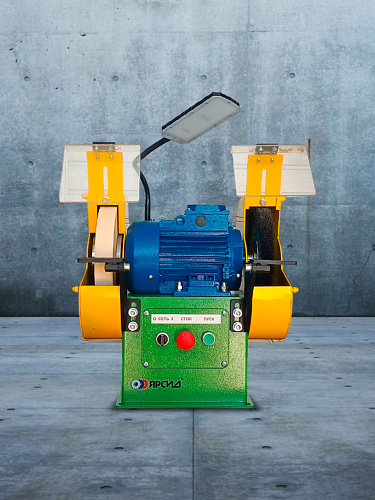

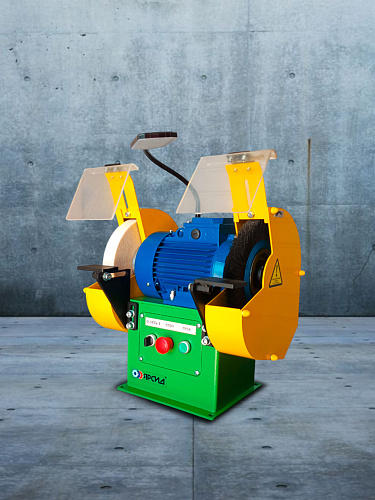

Настольные точильно-шлифовальные станки ТШ 1М исп.3, ТШ 1М.20 исп.3, ТШ 1М.25 исп.3, ТШ 1М.35 исп.3 предназначены для выполнения:
- сухой заточки инструмента (сверл, резцов и пр.)
- выполнения слесарных работ (снятия заусенец, фасок и т.п.)
При применении соответствующих приспособлений станок может быть использован для шлифования и полирования изделий.
Работа на станках допускается только периферией шлифовального круга.
В части воздействия климатических факторов внешней среды станок изготавливается в исполнении УХЛ4 для категории размещения по ГОСТУ Р50786.
Технические характеристики:
| Шлифовальные круги (по ГОСТ 2424-83): | |
| Наружный диаметр круга, мм | 250 |
| Высота круга, мм | 40 |
| Посадочный диаметр, мм | 76 |
| Диаметр изношенного круга, мм | 150 |
| Класс неуравновешенности | кл.2 или кл.1 |
| Щетка дисковая: | |
| Наружный диаметр, мм | 250 |
| Толщина, мм | 25 |
| Посадочный диаметр, мм | 32 |
| Высота центров кругов от основания, мм | 322± |
| Частота вращения вала, мин-1 | 3000 1 |
| Максимальная скорость резания, м/с | 19,5 |
| Мощность электродвигателя, кВт | 2,2 |
| Ток питающей сети переменный трехфазный | 50 Гц 380 В |
| Габаритные размеры станка: | |
| длина, мм | 520±5 |
| ширина, мм | 392±5 |
| высота, мм | 509±5 |
| Масса, кг | 49 |
| Надежность | |
| Срок службы защитных экранов, лет, не более | 2 |
| Срок службы до первого капитального ремонта, лет | 9 |
| Ресурсы поточности в отработанных тыс. час. | 19 |
__________________________________________________
1. Указана номинальная синхронная частота вращения асинхронного двигателя. Фактическая асинхронная частота вращения указана на шильдике и в паспорте электродвигателя.
Комплект поставки:
- Станок в сборе;
- Шлифовальный круг (250х40х76 25А 1шт., установлен на станке);
- Светильник местного освещения;
- Защитные экраны (2 шт.);
- Щетка дисковая 250х25х32 мм
- Техническая документация (паспорт, руководство по эксплуатации и т.п.) и дополнительные комплектующие в соответствии с договором на поставку.
Условия эксплуатации
| Наименование параметра | Значение |
| Климатическое исполнение по ГОСТ 15150-69 | УХЛ 4 |
| Температура окружающей среды, ºС | от плюс 1 до плюс 40 |
| Влажность воздуха при плюс 25 ºС, %, не более | 80 |
| Атмосферное давление, кПа | 84..106,7 |
